Успешное применение и опыт эксплуатации стеклянных изоляторов на напряжение 10кВ типа ШС-10Д и пожелания электроэнергетиков дало возможность нашему заводу в конце 2008 года  разработать и освоить высоковольтный стеклянный изолятор на 20кВ типа ШС-20Г.

Неоспоримым преимуществом стеклянных изоляторов является:

• - отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие пузырьков в силовой головке изолятора.
• - контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике.
• - стеклянные изоляторы не стареют, в теле изолятора со временем не появляеются микротрещины
• - стеклянные изоляторы можно быстро идентифицировать на линии при их выходе из строя.

Тип изоля-тора	Механ. разруш. сила, КН, не менее	Диаметр тарелки (D), мм	Строит высота, мм	Длинна пути утечки, мм	Масса, кг	Выдерживаемое напряжение, кВ, не менее
						импуль-сное	частотой 50 Гц под дождем	по уровню радио-помех
ШС 20Г	13	130	180	400	2,0	135	40	40

Все штыревые изоляторы в России до 2005 года изготавливались из фарфора. В стеклянном изоляторе исключено возникновение микротрещин и других дефектов, по которым может происходить короткое замыкание на линиях электропередачи. Это в большинстве своем обеспечило быстрое внедрение стеклянных изоляторов в электросетевых хозяйствах не только в нашей стране, но и по всему миру. Последние исследования выявили неизбежное старение фарфора и возникновение микротрещин в электроизоляционном теле. Этого недостатка полностью лишены изоляторы из электротехнического закаленного стекла. При возникновении мельчайших внутренних дефектов происходит полное разрушение стеклянной детали. При этом сам изолятор остается механически прочным.

                Преимущества нового изолятора первыми оценили специалисты нефтегазового сектора. Они первыми применили этот тип изоляторов в проектах для  вдольтрассовых линий электропередачи, а именно там, где очень сложно обслуживать и где требуется надежность работы электрической изоляции в сложных климатических и природных условиях.

Для исключения ошибок персонала при монтаже, а также уменьшения времени монтажа рекомендуем применять изоляторы типа ШТИЗ модификации А.Б.Г. В частности изолятор ШТИЗ-20Г при одинаковой стоимости с изолятором ШС-20Г исключает применение полиэтиленового колпачка и ошибок при его монтаже (см. статью о ШТИЗ-20Г на сайте)

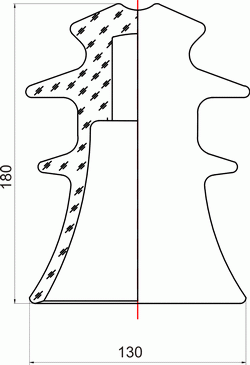

Скачать Эскизный чертеж ШС-20Г

Скачать Руководство по монтажу изолтора ШС-20Г

Скачать Сертификат соответствия на изолятор ШС-20Г
