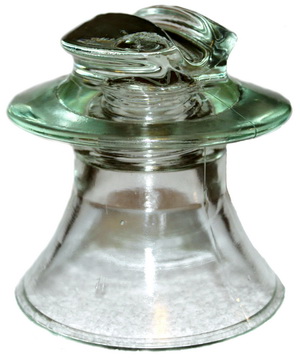

Линейные штыревые стеклянные изоляторы ШС-10Д производятся только нашим заводом

Неоспоримым преимуществом стеклянных изоляторов является:

• - отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие пузырьков в силовой головке изолятора.
• - контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике.
• - стеклянные изоляторы не стареют, в теле изолятора со временем не появляеются микротрещины
• - стеклянные изоляторы можно быстро идентифицировать на линии при их выходе из строя.

Тип изоля-тора	Механ. разруш. сила, КН, не менее	Диаметр тарелки (D), мм	Строит высота, мм	Длинна пути утечки, мм	Масса, кг	Выдерживаемое напряжение, кВ, не менее
						импуль-сное	частотой 50 Гц под дождем	по уровню радио-помех
ШС 10Д	13	130	145	280	1,9	100	40	40

Изолятор ШС-10Д применяется на ВЛЭП требующих надежного электроснабжения и минимум обслуживания в сравнении с линиями на фарфоровых изоляторах. Последние исследования выявили неизбежное старение фарфора и возникновение микротрещин в электроизоляционном теле. Этого недостатка полностью лишены изоляторы из электротехнического закаленного стекла. При возникновении мельчайших внутренних дефектов происходит полное разрушение стеклянной детали. При этом сам изолятор остается механически прочным. В стеклянном изоляторе исключено возникновение микротрещин и других дефектов, по которым может происходить короткое замыкание на линиях электропередачи. Это в большинстве своем обеспечило быстрое внедрение стеклянных изоляторов в электросетевых хозяйствах не только в нашей стране, но и по всему миру. В настоящее время сложно найти на высоковольтных линиях электропередачи подвесные фарфоровые тарельчатые изоляторы. Однако на линиях электропередачи 10-20 кВ до последнего времени наиболее массовым изолятором оставался фарфоровый изолятор ШФ-10, ШФ-20. В 2005 году наш завод освоил производство стеклянного  изолятора ШС-10Д. На заводе при освоении было многое сделано впервые в России. Например, впервые в России было сварено электротехническое стекло малощелочного состава С-9, идентичного применяемому составу для высоковольтных изоляторов во Франции.  Для  производства  высоковольтных изоляторов впервые была запущена автоматизированная, роботизированная линия немецкого производства. Впервые при варке электротехнического стекла было применено принудительное перемешивание для лучшего осветления стекломассы, впервые был произведен штыревой стеклянный изолятор в России.

                Преимущества нового изолятора первыми оценили специалисты нефтегазового сектора. Они первыми применили этот тип изоляторов в проектах для  вдольтрассовых линий электропередачи, а именно там, где очень сложно обслуживать и где требуется надежность работы электрической изоляции в сложных климатических и природных условиях.

 Скачать Эскизный чертеж ШС-10Д

Скачать Руководство по монтажу изоляторов ШС-10Д

Скачать Сертификат соответствия на изолятор ШС-10Д
