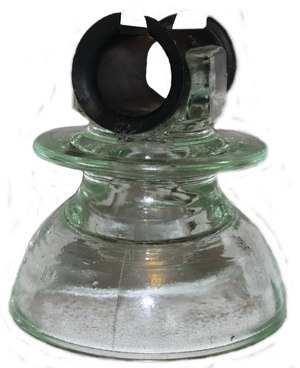

Изолятор ШТИЗ-10УО предназначен для использования на линиях электропередачи 6(10)кВ с защищенными проводами. Протяжка защищенного провода (ВЛЗ) на линии может осуществляться без использования раскатачных роликов. Протяжка ВЛЗ производится через отверстие в головке изолятора. Трубка в головке изолятора имеет разрез, через который провод закладывается в головку изолятора. Трубка проворачивается на 180 градусов предотвращая выпадение провода. После этого производится протяжка провода ВЛЗ.

.

Изолятор ШТИЗ-10УО предназначен для протяжки защищенного провода ВЛЗ без использования раскаточных роликов.

Тип изоля-тора	Механ. разруш. сила, КН, не менее	Диаметр тарелки (D), мм	Строит высота, мм	Длинна пути утечки, мм	Масса, кг	Выдерживаемое напряжение, кВ, не менее
						импуль-сное	частотой 50 Гц под дождем	по уровню радио-помех
ШТИЗ 10 УО	13	160	160	380	2,5	80	40	40

Преимущество изоляторов из электротехнического стекла ШТИЗ-10УО, ШТИЗ-20УО над фарфоровыми ШФ-10, ШФ-20УО:
- исключение возможности падения изолятора и провода на землю;
- идентификация состояния изолятора по видимому разрушению юбки из закаленного стекла;
- более высокое значение выдерживаемой разрушающей нагрузки ( более чем в 2 раза);
- более высокое значение стойкости к динамическим ударам ( более 20 раз);
- отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на
отсутствие дефектов в силовом узле (головке) изолятора. В фарфоровом изоляторе невозможно визуально проконтролировать отсутствие дефектов в самом напряженном месте в головке изолятора;
- контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике;
- в теле стеклянных изоляторов со временем не появляются микротрещины, не происходит старение;
- точные размеры стеклянного изолятора, недостижимые у фарфорового в силу изменения их размеров во время высокотемпературного обжига;
- характеристики закаленного стекла выше фарфора, все подвесные изоляторы из стекла;
- простота монтажа провода на изолятор: провод монтируется зажатием прижимной планки двумя болтами;

.

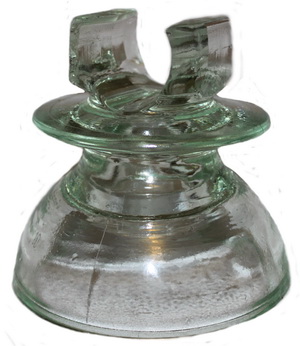

Изолятор без трубки в оголовке.
