РЕГИСТРАТОР КОРОТКОГО ЗАМЫКАНИЯ АМКА-ОЗЗ-18Т УХЛ1


Регистратор короткого замыкания АМКА-ОЗЗ-18Т УХЛ1 работает на основе физического принципа измерения электромагнитной индукции вокруг фазного провода линии электропередачи, на который устанавливается вручную или при помощи диэлектрической штанги.

Регистратор короткого замыкания ведет постоянное измерение параметров тока и напряжения, вычисляет значение амплитуды тока (повышение тока выше заданного уровня) и напряжения на основной частоте сети и на кратных частотах, и в случае возникновения аварийной ситуации на ВЛ определяет тип аварии и включает соответствующую светодиодную индикацию аварийной ситуации (красный цвет – МФЗ, синий цвет – ОЗЗ), а также срабатывает бленкер (флажок на регистраторе переворачивается оранжевой стороной к наблюдателю).

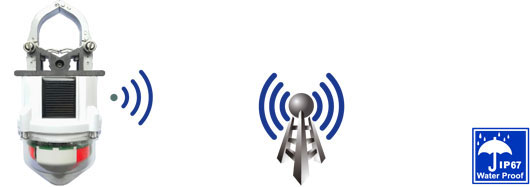

Регистратор имеет встроенный GPS/GPRS модем для точного определения местоположения сработавшего регистратора при замыкании и имеющий режим передачи информации по радиоканалу ближней связи. Для работы модема необходимо внутрь корпуса устройства установить SIM-карту. В момент возникновения замыкания происходит передача данных на мобильный телефон диспетчера в виде SMS-сообщения, в котором содержатся дата, время, номер устройства и координаты места установки индикатора. Если была произведена интеграция в SCADA-систему, то аналогичная информация о замыкании будет приходить по протоколу передачи данных по ГОСТ Р МЭК 60870- 5-101 в SCADA-систему ЦУС.

Электропитание регистратора осуществляется от встроенного источника питания, работоспособного на протяжении всего срока службы изделия, от тока нагрузки ВЛ и от солнечного света (в режиме ожидания).

РКЗ предназначен для непрерывной круглосуточной работы на открытом воздухе в следующих условиях: температура окружающей среды от минус 40оС до плюс 60оС; атмосферные осадки: дождь, снег, роса, иней. РКЗ имеет степень защиты от воздействий окружающей среды IP67 (требования к оборудованию подверженному сильным атмосферным воздействиям и воды) по ГОСТ 14254-96. По способу защиты человека от поражения электрическим током индикаторы относятся к классу 0 по ГОСТ 12.2.007.0-75.

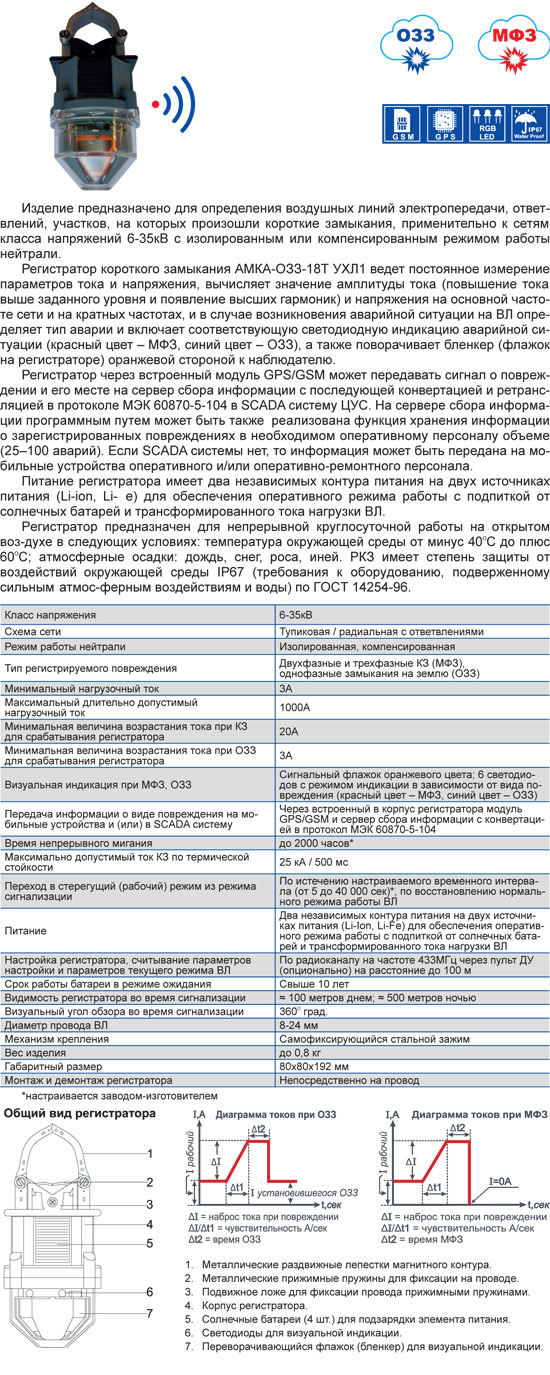

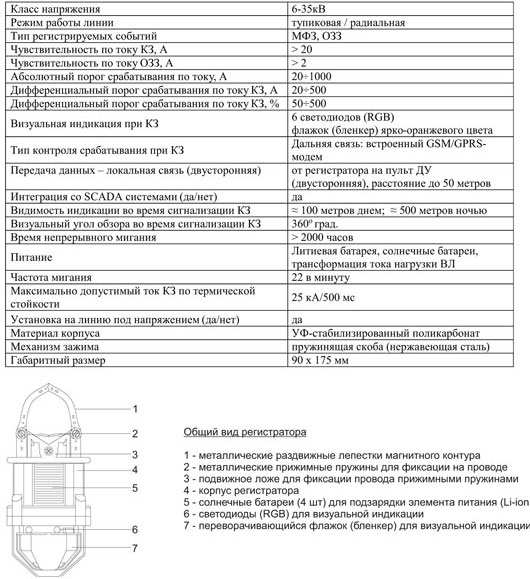

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
