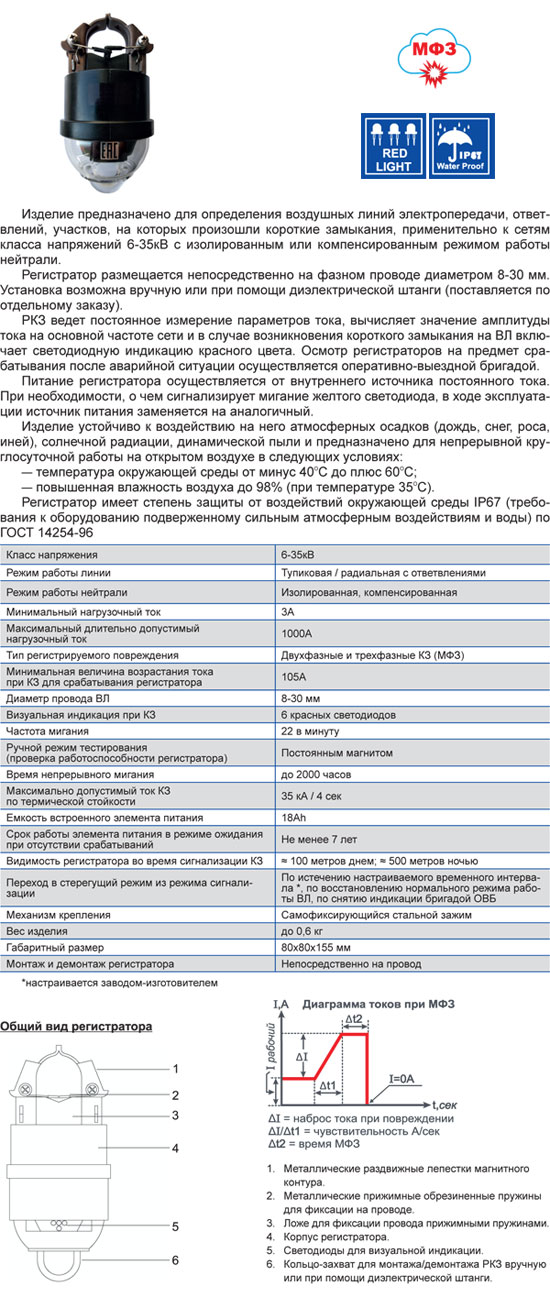

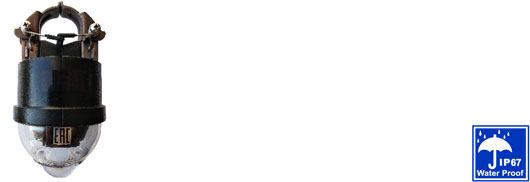

РЕГИСТРАТОР КОРОТКОГО ЗАМЫКАНИЯ АМКА-РКЗ-17 УХЛ1


Регистратор короткого замыкания АМКА-РКЗ-17 УХЛ1 работает на основе физического принципа измерения электромагнитной индукции вокруг фазного провода линии электропередачи и обеспечивают мониторинг тока по каждой фазе воздушной линии электропередачи.

Регистратор размещается непосредственно на фазном проводе диаметром 5-30 мм. Установка возможна вручную или при помощи диэлектрической штанги.

РКЗ ведет постоянное измерение параметров тока, вычисляет значение амплитуды тока на основной частоте сети и на кратных частотах, и в случае возникновения аварийной ситуации на ВЛ включает светодиодную индикацию красного цвета.

Питание регистратора осуществляется от внутреннего источника постоянного тока. Внутренний источник тока не требует подзарядки в течении всего срока службы элемента питания.

Изделие устойчиво к воздействию на него атмосферных осадков (дождь, снег, роса, иней), солнечной радиации, динамической пыли и предназначено для непрерывной круглосуточной работы на открытом воздухе в следующих условиях:

  • температура окружающей среды от минус 40 С до плюс 60 С;
  • повышенная влажность воздуха до 98% (при температуре 35 С).

По способу защиты человека от поражения электрическим током изделие относится к классу 0 по ГОСТ 12.2.007.0-75.

Регистратор имеет степень защиты от воздействий окружающей среды IP-67 (требования к оборудованию подверженному сильным атмосферным воздействиям и воды) по ГОСТ 14254-96.

Изделие имеет встроенную защиту от наводок при грозовых разрядах (кроме прямого попадания молнии). Изделие устойчиво к воздействию электромагнитных помех по ГОСТ Р 50009-92.

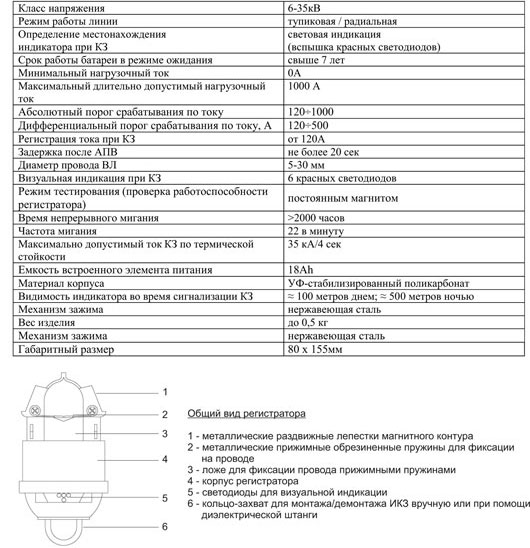

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
