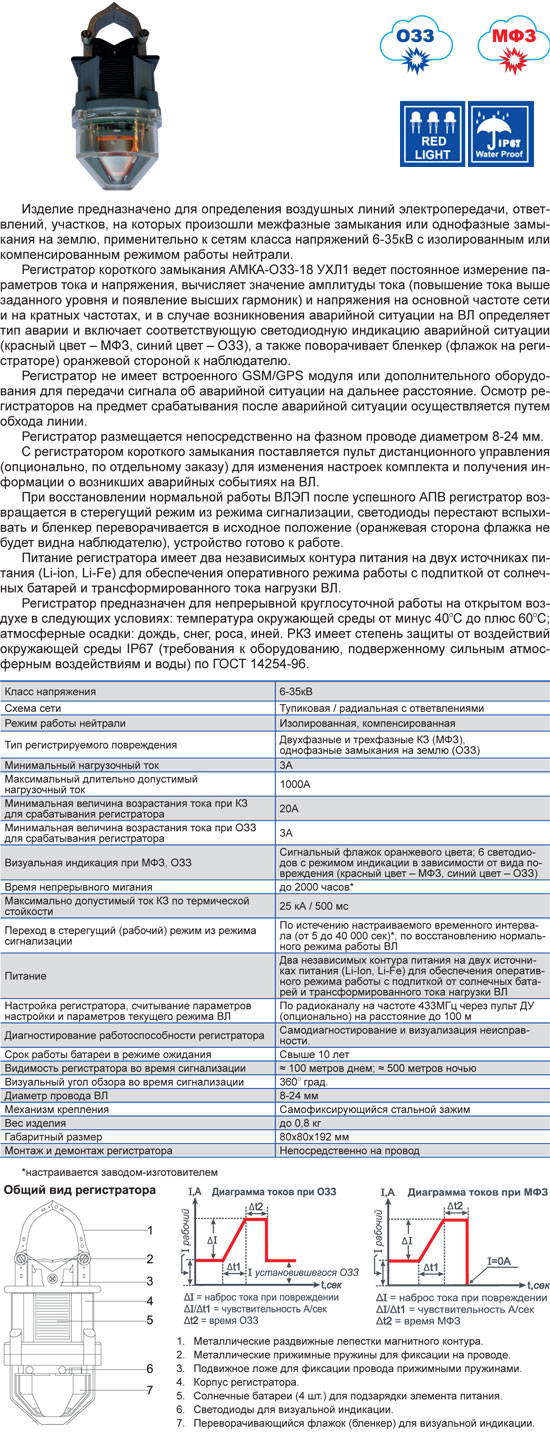

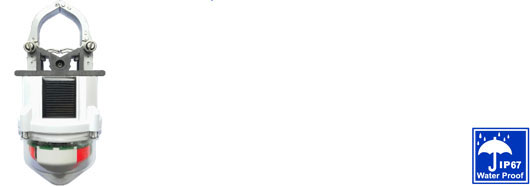

РЕГИСТРАТОР КОРОТКОГО ЗАМЫКАНИЯ АМКА-ОЗЗ-18 УХЛ1


Регистратор короткого замыкания АМКА-ОЗЗ-18 УХЛ1 работает на основе физического принципа измерения электромагнитной индукции вокруг фазного провода линии электропередачи, на который устанавливаются вручную или при помощи диэлектрической штанги.

РКЗ ведет постоянное измерение параметров тока и напряжения, вычисляет значение амплитуды тока (повышение тока выше заданного уровня и появление гармоник) и напряжения на основной частоте сети и на кратных частотах, и в случае возникновения аварийной ситуации на ВЛ определяет тип аварии и включает соответствующую светодиодную индикацию аварийной ситуации (красный цвет – МФЗ, синий цвет – ОЗЗ), а также срабатывает переворачивание бленкера (флажок на регистраторе переворачивается оранжевой стороной к наблюдателю).

С регистратором короткого замыкания поставляется пульт дистанционного управления (опционально, по отдельному заказу) для настройки комплекта и получения информации о возникших аварийных событий на ВЛ.

При восстановлении нормальной работы ВЛЭП после успешного АПВ регистратор возвращается в рабочий режим из режима сигнализации, светодиоды перестают вспыхивать и бленкер переворачивается в исходное положение (оранжевая сторона флажка не будет видна наблюдателю), устройство готово к работе.

Электропитание регистратора осуществляется от встроенного источника питания, работоспособного на протяжении всего срока службы изделия, от тока нагрузки ВЛ и от солнечного света (в режиме ожидания). Комплект предназначен для непрерывной круглосуточной работы на открытом воздухе в следующих условиях: температура окружающей среды от минус 40оС до плюс 60оС; атмосферные осадки: дождь, снег, роса, иней. Регистратор имеет степень защиты от воздействий окружающей среды IP67 (требования к оборудованию подверженному сильным атмосферным воздействиям и воды) по ГОСТ 14254-96. По способу защиты человека от поражения электрическим током индикаторы относятся к классу 0 по ГОСТ 12.2.007.0-75.

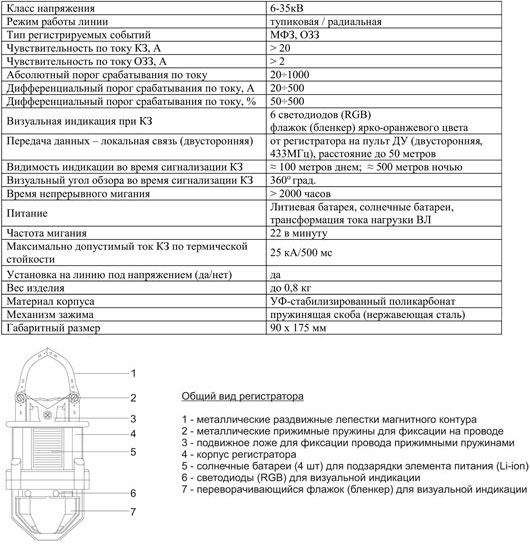

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
