РЕГИСТРАТОР КОРОТКОГО ЗАМЫКАНИЯ АМКА-РКЗ-17Т УХЛ1


Регистратор короткого замыкания АМКА-РКЗ-17Т УХЛ1 работает на основе физического принципа измерения электромагнитной индукции вокруг фазного провода линии электропередачи и обеспечивает мониторинг тока по каждой фазе воздушной линии электропередачи. Регистратор размещается непосредственно на фазном проводе диаметром 5-30 мм. Установка возможна вручную или при помощи диэлектрической штанги.

РКЗ ведет постоянное измерение параметров тока, вычисляет значение амплитуды тока на основной частоте сети и на кратных частотах, и в случае возникновения аварийной ситуации на ВЛ включает светодиодную индикацию красного цвета.

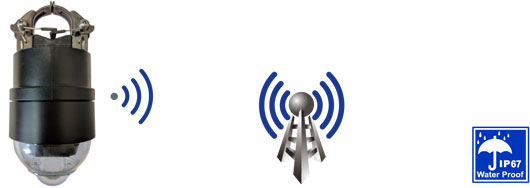

Каждое изделие имеет встроенный датчик GPS и GSM-модуль для точного определения местоположения сработавшего РКЗ при межфазном коротком замыкании. В момент возникновения замыкания происходит передача данных на мобильный телефон диспетчера в виде SMS-сообщения, в котором содержатся дата, время, номер устройства и координаты места установки регистратора. Возможна интеграция с различными SCADA-системами (системами сбора данных и оперативного диспетчерского управления). При восстановлении нормальной работы ВЛЭП после успешного АПВ регистратор возвращается в рабочий режим из режима сигнализации, светодиоды перестают вспыхивать, устройство готово к работе. Питание регистратора осуществляется от внутреннего источника постоянного тока. Внутренний источник тока не требует подзарядки в течении всего срока службы.

Изделие устойчиво к воздействию на него атмосферных осадков (дождь, снег, роса, иней), солнечной радиации, динамической пыли и предназначено для непрерывной круглосуточной работы на открытом воздухе в следующих условиях:

  • температуре окружающей среды от минус 40 С до плюс 60 С;
  • повышенная влажность воздуха до 98% (при температуре 35 С).

По способу защиты человека от поражения электрическим током изделие относится к классу 0 по ГОСТ 12.2.007.0-75.

Регистратор имеет степень защиты от воздействий окружающей среды IP-67 (требования к оборудованию подверженному сильным атмосферным воздействиям и воды) по ГОСТ 14254-96.

Изделие имеет встроенную защиту от наводок при грозовых разрядах (кроме прямого попадания молнии). Изделие устойчиво к воздействию электромагнитных помех по ГОСТ Р 50009-92.

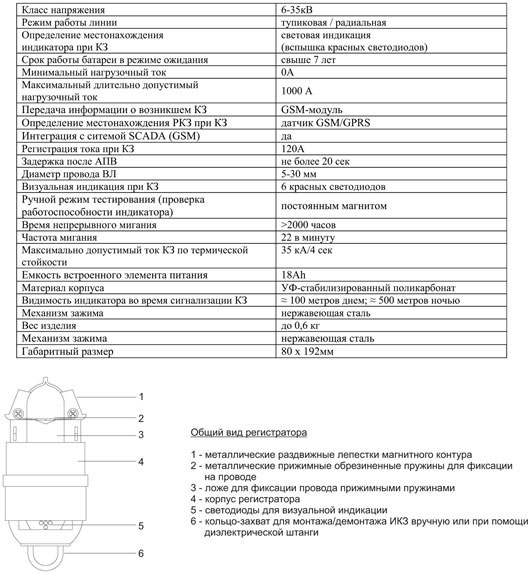

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
