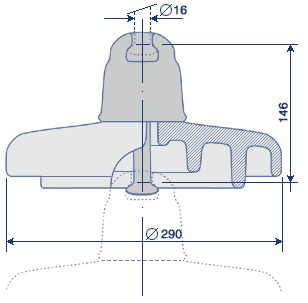

ПОДВЕСНЫЕ СТЕКЛЯННЫЕ ИЗОЛЯТОРЫ C УВЕЛИЧЕННЫМ ВЫЛЕТОМ РЕБРА ПСВ-120Б

Изоляторы стеклянные подвесные типа ПСВ-120Б используются на ВЛЭП напряжением 110-500кВ, при нагрузках не превышающих нормированную 120кН. Изоляторы имеют увеличенную длину пути утечки благодаря вытянутым формам ребер.

Тип изолятора Механич. разруш. сила,

КН, не менее

Диаметр тарелки (D), мм Строительн высота, мм Длинна пути утечки, мм Масса, кг Выдерживаемое напряжение, кВ, не менее
импульс частотой 50 Гц, под дождем по уровню радио-

помех


ПСВ-120Б 120 290 146 442 5,7 125 50 30
