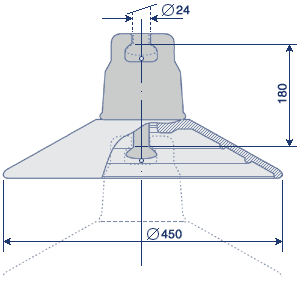

ПОДВЕСНЫЕ СТЕКЛЯННЫЕ ИЗОЛЯТОРЫ C КОНИЧЕСКОЙ ФОРМОЙ ИЗОЛЯЦИОННОЙ ДЕТАЛИ ПСК-300А

Изоляторы стеклянные подвесные типа ПСК-300А используются на ВЛЭП напряжением 500-1150кВ, при нагрузках не превышающих нормированную 300кН. Изоляторы имеют специальную форму изоляционной детали. Коническая форма позволяет изолятору лучше работать в условиях пустыни, степи с большой ветровой нагрузкой благодаря лучшей самоочистке изолятора. Изоляторы были разработаны для линии ВЛЭП 1150кВ Экибастуз-Цент

Тип изолятора Механич. разруш. сила,

КН, не менее

Диаметр тарелки (D), мм Строительн высота, мм Длинна пути утечки, мм Масса, кг Выдерживаемое напряжение, кВ, не менее
импульс частотой 50 Гц, под дождем по уровню радио-

помех


ПСК-300А

300

450 180 460 12,4 90 52 40
