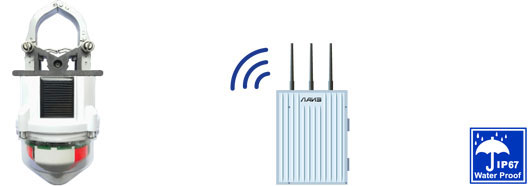

РЕГИСТРАТОР КОРОТКОГО ЗАМЫКАНИЯ АМКА-ОЗЗ-18Б УХЛ1


Регистратор короткого замыкания АМКА-ОЗЗ-18Б УХЛ1 ведет постоянное измерение параметров тока и напряжения, вычисляет значение амплитуды тока (повышение тока выше заданного уровня) и напряжения на основной частоте сети и на кратных частотах, и в случае возникновения аварийной ситуации на ВЛ определяет тип аварии и включает соответствующую светодиодную индикацию аварийной ситуации (красный цвет – МФЗ, синий цвет – ОЗЗ), а также срабатывает бленкер (флажок на регистраторе переворачивается оранжевой стороной к наблюдателю). Установка РКЗ на провод ВЛ возможна вручную или, если есть напряжение в линии, при помощи диэлектрической штанги.

Для дистанционной передачи показаний в комплекте с РКЗ поставляется терминал связи АМКА-ТС (GPS/GPRS модем для точного определения местоположения сработавшего регистратора при замыкании в линии и имеющий режим передачи информации по радиоканалу ближней связи). В момент возникновения замыкания происходит передача данных на мобильный телефон диспетчера в виде SMS-сообщения, в котором содержатся дата, время, номер устройства и координаты места установки регистратора. Если была произведена интеграция в SCADA-систему, то аналогичная информация о замыкании будет приходить по протоколу передачи данных по ГОСТ Р МЭК 60870-5-101 в SCADA- систему ЦУС. Связь терминала с сервером осуществляется посредством GSM/GPRS-модема, для работы которого внутрь корпуса устройства необходимо установить SIM-карту. Таким образом, диспетчер получает возможность практически мгновенно узнать о возникновении повреждения на определенном участке линии электропередачи.

Электропитание регистратора осуществляется от встроенного источника питания, работоспособного на протяжении всего срока службы изделия, от тока нагрузки ВЛ и от солнечного света (в режиме ожидания).

РКЗ предназначен для непрерывной круглосуточной работы на открытом воздухе в следующих условиях: температура окружающей среды от минус 40оС до плюс 60оС; атмосферные осадки: дождь, снег, роса, иней. РКЗ имеет степень защиты от воздействий окружающей среды IP67 (требования к оборудованию подверженному сильным атмосферным воздействиям и воды) по ГОСТ 14254-96. По способу защиты человека от поражения электрическим током регистраторы относятся к классу 0 по ГОСТ 12.2.007.0-75.

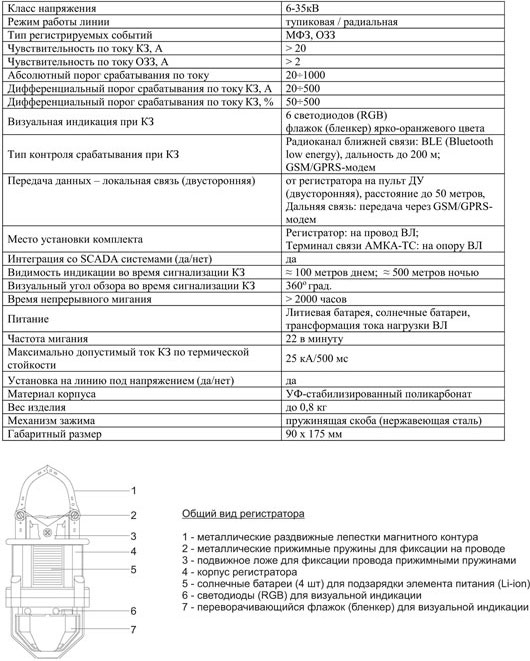

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
