#G0

ГОСТ 17783-72



Группа Е77



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР





КРЮКИ ДЛЯ ИЗОЛЯТОРОВ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

НАПРЯЖЕНИЕМ ДО 1000 В, ВОЗДУШНЫХ ЛИНИЙ СВЯЗИ

И РАДИОТРАНСЛЯЦИОННЫХ СЕТЕЙ



Тhe hooks for insulators of electrotransmission airial line voltage

up to 1000 V, communication airial line and radio network





Дата введения 1973-07-01





РАЗРАБОТАН Научно-исследовательским институтом метизной промышленности (НИИМЕТИЗ)



Директор Недовизий И.Н.



Зав. лабораторией стандартизации Барышева И.В.



Руководитель темы Панкова З.А.



ВНЕСЕН Министерством черной металлургии СССР



Зам. Министра  Борисов А.Ф.



ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Управлением станкоинструментальной промышленности и межотраслевых производств Государственного комитета стандартов Совета Министров СССР



Начальник Бергман В.П.



Ст. инженер Ким В.А.



Научно-исследовательским отделом стандартизации и унификации деталей машин Всесоюзного научно-исследовательского института по нормализации в машиностроении



Зав. отделом Шлейфер М.А.



Зав. сектором крепежных изделий Песков О.В.



Исполнитель Маняхина В.М.



УТВЕРЖДЕН Государственным комитетом стандартов Совета Министров СССР 31 марта 1972 г. (протокол N 46)



Зам. председателя отраслевой научно-технической комиссии член Госстандарта СССР Шахурин В.Н.



Члены комиссии: Бергман В.П., Доляков В.Г., Златкович Л.А., Климов Г.Н., Федин Б.В.



ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 8 июня 1972 г. N 1152



ВЗАМЕН ГОСТ 3046-45; ГОСТ 4125-48





Настоящий стандарт распространяется на стальные крюки изоляторов, предназначенные для воздушных линий телеграфно-телефонной связи и для абонентских вводов радиотрансляционных сетей.







1. ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ



1.1. Крюки должны изготавливаться двух типов:



КН - для изоляторов низкого напряжения;



КР - для изоляторов радиотрансляционных сетей.



1.2. Конструкция и размеры крюков должны соответствовать указанным на черт.1, 2 и в табл.1.

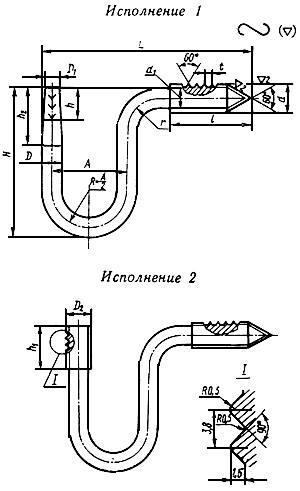

Тип КР





Черт.1







Тип КН





Черт.2





Таблица 1



Размеры в мм



#G0

























Обоз-

наче-

ние типо-

раз- мера

крюка



Но-

мин.

Пред.

откл.

Но-

мин.

Пред.

откл.

Но-

мин.

Пред.

откл.



Но-

мин.

Пред.

откл.



Но-

мин.

Пред.

откл.



Но-

мин.

Пред.

откл.

Но-

мин.

Пред.

откл.

Но-

мин.

Пред.

откл.



















Тео-

рети-

чес-

кая мас-

са, кг

КР-8

8



8



-

-

9







-

-





















3,5

6,4

0,080

КР-10

10

+0,3

 -0,5

10

-0,3

11



12

58

±2

15

20



-

95



40

±4

34

±2

15

17

4,5

9,0

0,125

КН-12

12



12



13



14

80

±3

22

22





130





53



50



18

25



10

0,210

КН-16

16









17



19

110

±5

25

25

+5



170

±5

70



60

±3

24

30



15

0,500

КН-18

18







-0,5

19

±1

21



















±6

76







6,0

16

0,850

КН-20

20



16



21



23

150

±6

32

32



80

210



80





±5

30

38





17

1,050

КН-22

22

+0,4

 -0,5





23



25





















80









19

1,180

КН-25

25









26



28



























40



22

1,770





Пример условного обозначения крюка для изолятора радиотрасляционной сети исполнения 1, диаметром =10 мм:



Крюк КР-10 ГОСТ 17783-72



То же, исполнение 2:



Крюк 2КР-10 ГОСТ 17783-72



То же, для изолятора низкого напряжения исполнения 1, диаметром =16 мм:



Крюк КН-16 ГОСТ 17783-72





То же, исполнение 2:



Крюк 2КН-16 ГОСТ 17783-72







2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



2.1. Крюки должны изготавляться из горячекатаной круглой стали по #M12291 1200004404ГОСТ 2590-71#S марок Ст0, Ст3, Ст4 по #M12291 1200003942ГОСТ 380-71#S.



Применение кипящих марок стали не допускается, если это оговорено в заказе потребителя.



2.2. Поверхность крюков должна быть без раковин и трещин.



2.3. Неплоскостность оси крюков не должна превышать 3 мм для крюков КР-8, КР-10, КН-12 и 5 мм для крюков КН-16, КН-18, КН-20, КН-25, КН-32.



2.4. Не допускается притупление или лунка на конце конуса резьбовой части величиной более 1,5 мм для крюков КР-8, КР-10, КН-12 и 4 мм для крюков КН-16, КН-18, КН-20, КН-22, КН-25.



2.5. В верхней части штыревого конца должно быть девять выступающих ершей или насечек с высотой выступов от 0,7 до 1,2 мм. Ерши или насечки должны быть расположены по окружности штыревого конца равномерно в три ряда, под углом 120° и обращены остриями книзу.



Допускается изготовлять верхнюю часть штыревого конца крюка с накатанной резьбой вместо ершей или насечек (исполнение 2).



2.6. Не допускается смятие ершей на штыревой части крюка, превышающее 0,25 .



2.7. Не допускается смятие более четырех ниток резьбы при загибке штыревого конца.



2.8. Крюки должны быть покрыты битумным лаком по #M12291 1200020360ГОСТ 5631-70#S или другим антикоррозионным покрытием.







3. ПРАВИЛА ПРИЕМКИ



3.1. Проверка размеров и формы крюков производится универсальным измерительным инструментом и шаблонами.



3.2. Правила приемки - по ГОСТ 1471-72.







4. МЕТОДЫ ИСПЫТАНИЙ



4.1. Испытание крюков на прочность проводится следующим образом:

а) ввинчиваемый в опору конец зажимается в металлические плашки на расстоянии  от поверхности вертикальной части крюка;



б) торец штыревого конца плавно нагружается по оси вертикальной нагрузкой до предела, указанного в табл.2;



в) перпендикулярно к плоскости крюка в точке, отстающей от верхней торцевой части штыревого конца на расстоянии, равном  для крюков исполнения 1 и  для крюков исполнения 2, плавно прикладывается горизонтальная нагрузка, указанная в табл.2.





Таблица 2



#G0Обозначение типоразмера крюка

Нагрузка, кгс



вертикальная

горизонтальная



КР-8

40



40

КР-10

55

50



КН-12

65

60



КН-16



165

160

КН-18



220

180

КН-20



270

220

КН-22



320

300

КН-25



480

440





Под указанными нагрузками крюки должны оставаться не менее 1 мин. После снятия нагрузки на крюки не должно обнаруживаться остаточных деформаций.







5. МАРКИРОВКА, УПАКОВКА И ТРАНСПОРТИРОВАНИЕ



5.1. Крюки должны быть упакованы в тару. Масса ящика брутто не должна превышать 80 кг.



Транспортирование крюков производится любым видом транспорта.



Примечание. Допускается поставка крюков без упаковки.





5.2. На тару должны быть нанесены следующие данные:



а) товарный знак предприятия-изготовителя;



б) условное обозначение крюков;



в) марка стали;



г) масса нетто.



5.3. Каждая партия крюков должна сопровождаться документом, удостоверяющим соответствие крюков требованиям настоящего стандарта и содержащим:



а) товарный знак предприятия-изготовителя;



б) условное обозначение крюков;



в) марку стали;



г) массу нетто.





Текст документа сверен по:

официальное издание

М.: Издательство стандартов, 1972
